Quel procédé de transformation pour votre pièce : injection, extrusion, soufflage, thermoformage ou rotomoulage ?

Une pièce plastique creuse doit-elle être soufflée, rotomoulée ou assemblée à partir de deux éléments injectés ? Une coque rigide sera-t-elle plus économique en thermoformage qu’en injection ? La réponse dépend autant de la géométrie et des performances attendues que du nombre de pièces à fabriquer.

Le procédé optimal est celui qui satisfait les contraintes fonctionnelles au coût total le plus pertinent sur la durée du projet. L’injection convient notamment aux pièces techniques répétitives, l’extrusion aux produits de section constante, le soufflage aux corps creux, le thermoformage aux pièces réalisées à partir de feuilles et le rotomoulage aux corps creux monoblocs, souvent volumineux. Ces orientations ne constituent toutefois pas des frontières absolues.

Pour un bureau d’études ou un responsable industrialisation, l’enjeu est d’écarter rapidement les procédés incompatibles, puis de comparer les solutions restantes sur des hypothèses communes : outillage, matière, cadence, opérations secondaires, qualité et évolution des volumes. Cette approche évite de concevoir une pièce difficile à industrialiser ou de surinvestir dans un équipement inadapté.

Quelles questions poser pour identifier rapidement le procédé optimal ?

Pour identifier rapidement un procédé de transformation plastique, six questions suffisent à établir une première sélection : quelle géométrie produire, avec quelle matière, en quel volume, avec quelles tolérances, quelles contraintes d’assemblage et quel budget d’outillage ? La géométrie et le volume orientent généralement le premier tri, avant une vérification technique plus approfondie.

Le diagnostic initial doit distinguer les contraintes réellement éliminatoires des caractéristiques encore modifiables. Une pièce fermée, par exemple, ne se fabrique pas directement comme une coque ouverte. De même, un tube de section constante ne justifie généralement pas la même approche industrielle qu’une pièce tridimensionnelle comportant des fixations intégrées.

Le programme de formation aux procédés de transformation des thermoplastiques de Polyvia associe notamment l’injection aux pièces techniques, l’extrusion aux tubes et profilés, le thermoformage aux barquettes et plateaux, et le rotomoulage aux gros corps creux. Il s’agit de familles d’applications typiques, non d’une méthode de sélection exclusive.

Les six questions suivantes structurent une première réunion de choix procédé :

1. Quelle géométrie ? Relever les dimensions, épaisseurs, profondeurs, contre-dépouilles, cavités et zones fonctionnelles.
2. Quelle matière ? Identifier les propriétés nécessaires : résistance, rigidité, tenue thermique, compatibilité chimique et exigences réglementaires applicables.
3. Quel volume ? Préciser les quantités annuelles, la taille des lots, les prévisions de croissance et la durée de commercialisation.
4. Quelle qualité dimensionnelle ? Définir les tolérances critiques, l’aspect visible et les surfaces assurant une fonction mécanique.
5. Quel assemblage ? Recenser les inserts, joints, fixations, soudures et possibilités de démontage.
6. Quel investissement ? Fixer le budget d’outillage et les délais compatibles avec le lancement.

La réponse géométrique permet ensuite un premier aiguillage : profil continu vers l’extrusion, récipient creux vers le soufflage, gros corps creux monobloc vers le rotomoulage, coque ouverte vers le thermoformage, pièce technique complexe vers l’injection. Chaque orientation reste soumise à la matière et aux exigences fonctionnelles.

Les situations ambiguës méritent une étude parallèle. Une grande coque mince peut être injectée ou thermoformée selon ses nervures, sa précision et son volume. Un petit corps creux peut relever du soufflage ou d’un assemblage de pièces injectées. Le coût complet départagera les candidats techniquement admissibles.

Un diagnostic rapide peut faire émerger un favori, mais il ne remplace ni l’analyse de moulabilité ni le chiffrage. Il faut aussi examiner la logistique des corps creux volumineux, le stockage des outillages, les rebuts et les finitions.

Une fois les procédés incompatibles écartés, la première incertitude à lever concerne souvent la rentabilité de l’outillage, particulièrement lorsque la série annuelle reste limitée.

Pourquoi l’injection peut coûter trop cher pour une petite série annuelle ?

L’injection peut devenir coûteuse en petite série parce que le moule représente un investissement initial réparti sur peu de pièces. À 500 pièces par an, son amortissement peut peser davantage que les économies réalisées sur le cycle de fabrication. L’écart avec un autre procédé dépend cependant de la complexité de l’outillage, des quantités cumulées et des opérations nécessaires.

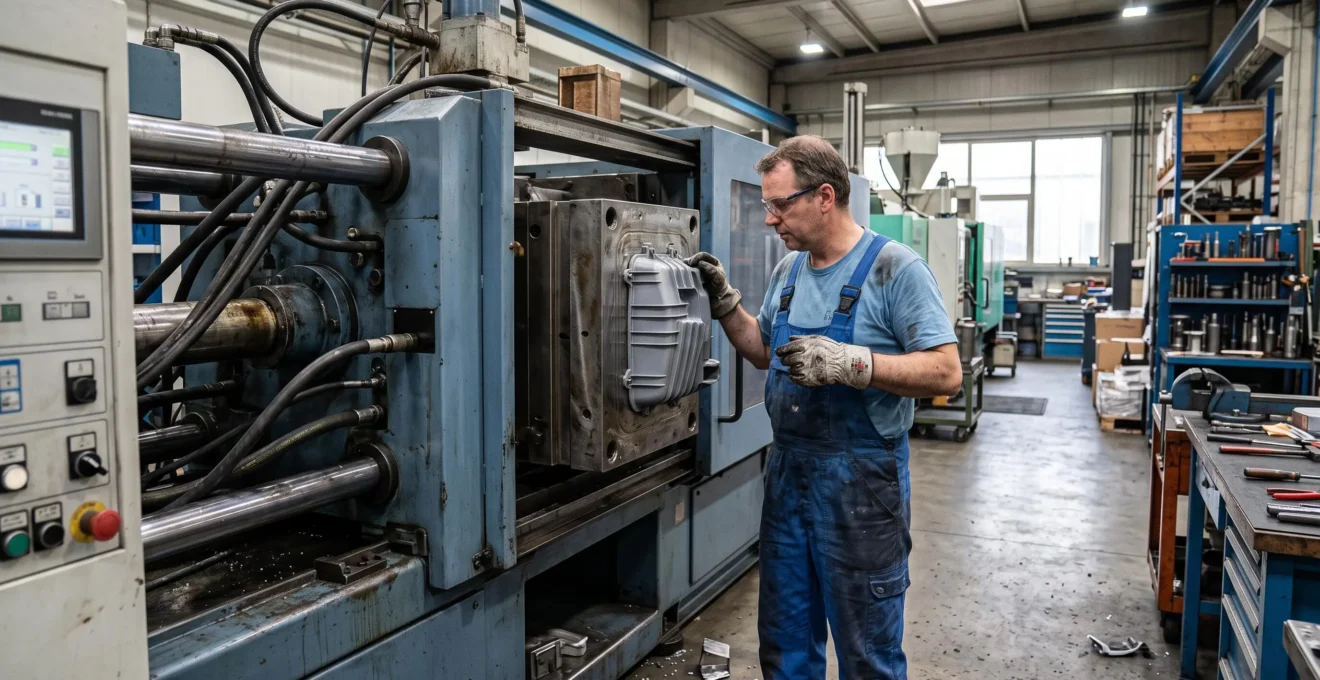

L’injection mobilise un moule capable de résister aux conditions de transformation et de reproduire une géométrie précise. Son coût augmente notamment avec la taille, les empreintes, les contre-dépouilles, les mouvements mécaniques et les exigences dimensionnelles.

Les recommandations techniques de Protolabs pour la conception de pièces injectées rappellent l’importance de l’investissement initial et des règles de moulabilité. Elles expliquent également pourquoi l’augmentation du volume peut améliorer l’économie unitaire du procédé, sans établir de seuil de rentabilité universel.

Pour une pièce produite à 500 exemplaires par an, deux projets apparemment similaires peuvent aboutir à des choix différents :

• Une pièce compacte et simple, produite pendant plusieurs années, peut justifier un moule d’injection mono-empreinte.
• Une grande coque ouverte, sans détails complexes, peut être plus avantageuse à thermoformer.
• Une pièce expérimentale dont la géométrie évolue régulièrement peut relever de l’impression 3D ou de l’usinage.
• Une pièce nécessitant des propriétés spécifiques peut orienter l’étude vers la coulée ou d’autres procédés, après vérification de leur aptitude technique.

Le facteur décisif n’est pas seulement le volume annuel, mais le volume total réellement amortissable. Une référence fabriquée à 500 exemplaires chaque année pendant plusieurs années ne présente pas la même économie qu’une commande unique de 500 pièces.

Pour contenir l’investissement en injection, plusieurs adaptations sont envisageables : réduire le nombre d’empreintes, simplifier le plan de joint, supprimer les contre-dépouilles exigeant des mécanismes ou étudier un moule en aluminium pour une application compatible. Certains projets peuvent aussi bénéficier d’un moule familial, sous réserve que les références présentent des conditions de transformation conciliables.

Ces solutions doivent être évaluées selon la durée de vie attendue et les sollicitations de l’outillage. Un moule simplifié ne garantit pas les mêmes possibilités de production qu’un équipement conçu pour une cadence élevée.

Le risque inverse existe donc : économiser sur l’outillage initial peut entraîner une nouvelle industrialisation lorsque les ventes progressent. Préserver des options géométriques et fonctionnelles est souvent préférable à une optimisation limitée au premier lot.

Pour dépasser une comparaison intuitive des devis d’outillage, le calcul doit ensuite porter sur le prix de revient complet de chaque solution techniquement faisable.

Comment chiffrer rapidement le prix de revient d’une pièce : injection vs thermoformage ?

Pour comparer injection et thermoformage, additionnez quatre postes : matière consommée, outillage amorti, temps de production et opérations secondaires. Ajoutez les rebuts, la validation et la logistique lorsque leurs coûts sont significatifs. Le résultat doit être calculé avec la même géométrie fonctionnelle, un volume de référence identique et des hypothèses de qualité comparables.

Le thermoformage consiste à chauffer une feuille thermoplastique, la former, la refroidir puis effectuer le détourage nécessaire. L’injection met en forme une matière fondue à l’intérieur d’une empreinte. Ces mécanismes imposent des structures de coûts différentes.

La documentation Formlabs sur les techniques et outillages de thermoformage décrit notamment les variantes de formage, l’influence de l’étirement sur les épaisseurs et les possibilités d’outillage rapide. Elle rappelle qu’une pièce thermoformée peut nécessiter une découpe après formage.

Dans une estimation préliminaire, utiliser la formule suivante pour chaque procédé :

Coût unitaire estimé = matière nette consommée + transformation + opérations secondaires + rebuts imputables + part d’outillage amortie.

Les charges de développement, contrôle, transport et stockage peuvent être ajoutées selon le périmètre du prix de revient recherché. La comparaison doit garder ce même périmètre pour les deux procédés.

Le tableau suivant sert de base à une estimation. Les valeurs sont volontairement laissées à renseigner, car les prix, cadences et pertes matière varient selon les pièces et les ateliers.

Le coût matière en thermoformage ne doit pas être calculé uniquement à partir de la masse de la pièce finie : la feuille initiale peut comprendre des zones éliminées au détourage. Certaines chutes peuvent être revalorisées, mais cela dépend de la résine, de leur propreté et des conditions de recyclage. En injection, il faut également examiner les éventuelles carottes, rebuts et pertes au démarrage.

La maîtrise de l’épaisseur distingue aussi les deux procédés. L’injection permet de définir les épaisseurs par la géométrie du moule, sous réserve de respecter les contraintes de remplissage et de refroidissement. Le thermoformage provoque un étirement qui peut réduire localement l’épaisseur, notamment dans les zones profondes.

Le chiffrage doit donc intégrer une éventuelle augmentation de l’épaisseur de feuille ou une modification géométrique pour satisfaire la résistance exigée. Une économie d’outillage peut être annulée par un surcoût matière ou des opérations de reprise.

Enfin, confronter le résultat aux délais d’obtention des outillages, aux capacités disponibles chez les fournisseurs et à la possibilité de modifier la pièce. Une solution légèrement plus coûteuse à produire peut rester intéressante si elle facilite les évolutions du produit ou réduit les risques industriels.

Avant même de finaliser cette estimation, il reste essentiel de préserver la liberté de conception : une géométrie déjà optimisée pour un seul procédé peut fausser l’ensemble de la comparaison.

Pourquoi figer le procédé dès l’esquisse limite vos possibilités d’optimisation ?

Choisir définitivement un procédé dès la première esquisse peut enfermer la conception dans ses contraintes spécifiques. Une nervure, une dépouille, une contre-dépouille ou une épaisseur pensée pour l’injection ne se transpose pas nécessairement au thermoformage ou au rotomoulage. Il vaut mieux définir d’abord les fonctions et interfaces indispensables, puis comparer plusieurs architectures industrialisables.

Chaque technologie de transformation possède ses propres règles géométriques. Une pièce conçue pour l’injection peut intégrer des nervures, des bossages de vissage et des zones d’accrochage. Une coque thermoformée repose sur la déformation d’une feuille, ce qui impose une réflexion différente sur les détails et les rapports d’étirage.

Les contraintes de conversion apparaissent notamment dans trois situations :

• Nervure fonctionnelle : en injection, elle peut renforcer une paroi sans imposer un massif plein. En thermoformage, une nervure formée dans la feuille peut entraîner un étirement et un amincissement local.
• Angle vif : réalisable dans certaines opérations d’usinage, il peut nécessiter un rayon adapté lorsque le comportement matière et le démoulage l’imposent.
• Volume fermé : un ensemble de deux coques injectées assemblées peut parfois être remplacé par un corps creux rotomoulé, au prix de nouvelles contraintes de précision, d’accès et de finition.

La méthode consiste à séparer les exigences fonctionnelles de leur traduction géométrique. Le cahier des charges doit par exemple préciser une résistance à la charge, une étanchéité attendue ou une interface de fixation, sans imposer immédiatement la nervure, le joint ou la forme exacte qui assurera la fonction.

Cette démarche n’exclut pas de poser rapidement des hypothèses de procédé. Elle consiste plutôt à conserver plusieurs solutions tant que leur faisabilité et leur coût global n’ont pas été comparés.

Il est alors utile de définir des zones de conception encore modulables : renforts pouvant changer de forme, interfaces pouvant recevoir un insert, éléments de fixation susceptibles d’être rapportés et surfaces dont l’épaisseur reste ajustable.

Le transformateur doit intervenir suffisamment tôt pour identifier les contraintes d’outillage et de production. Une revue conjointe de la CAO peut faire apparaître une contre-dépouille évitable ou un problème de démoulage avant que la géométrie ne soit figée.

Une modification réalisée après fabrication du moule peut nécessiter des reprises d’outillage, une nouvelle mise au point et des contrôles complémentaires. Une éventuelle requalification dépend alors des exigences du produit et du secteur concerné.

La conception ouverte à plusieurs procédés n’a cependant pas vocation à durer indéfiniment. Une fois l’arbitrage effectué, l’optimisation détaillée doit suivre les règles spécifiques de la technologie retenue.

Cette liberté est particulièrement utile lorsque plusieurs composants pourraient être réunis en une pièce unique, car le choix entre assemblage et surmoulage modifie à la fois la CAO et les moyens de production.

Quand assembler deux pièces et quand les surmouler en une seule ?

Le surmoulage devient intéressant lorsque l’intégration de deux matériaux ou d’un insert améliore une fonction et évite des opérations d’assemblage répétitives. L’assemblage séparé reste préférable si la démontabilité, la réparabilité, la compatibilité matière ou le coût d’outillage le justifient. Le choix dépend surtout du volume, des performances recherchées et des contraintes de fin de vie.

Le surmoulage consiste à mouler une matière autour d’un composant existant ou sur une première partie. Il peut s’agir d’une surinjection de matière plastique, d’un ajout d’élastomère ou de l’intégration d’un insert métallique.

Le moulage bi-matière peut également être réalisé par des technologies mettant successivement en forme deux matières dans un processus intégré. Les possibilités dépendent des équipements, des moules et de la compatibilité entre les matériaux.

L’assemblage post-moulage conserve, lui, des composants fabriqués séparément puis réunis par vissage, clipsage, collage ou soudage. Les techniques de soudage des thermoplastiques comprennent notamment les ultrasons, la vibration et, pour certaines applications compatibles, le laser.

Pour comparer les architectures, quatre critères sont déterminants :

Un joint souple surmoulé peut simplifier la manipulation en production et réduire le risque d’oubli d’un composant. Mais l’étanchéité ne découle pas automatiquement du procédé : elle dépend de la géométrie, de l’adhésion, des conditions de transformation et des essais de validation.

La réduction des interfaces assemblées peut aussi limiter certains empilements de tolérances. En contrepartie, une pièce intégrée peut être plus difficile à reprendre lorsqu’un seul de ses composants est défectueux.

Les inserts métalliques constituent un cas particulier. Leur comportement doit être vérifié lorsque la pièce subit des variations de température, car la différence de dilatation entre métal et polymère peut engendrer des contraintes dans l’interface.

Le choix de la solution doit enfin inclure les obligations de maintenance, les possibilités de démontage et les objectifs de séparation des matières en fin de vie. Un assemblage vissé peut offrir davantage de flexibilité qu’une liaison indissociable, tandis qu’un assemblage soudé n’assure pas nécessairement cette démontabilité.

Pour les séries moyennes, la suppression d’une opération manuelle ne suffit pas toujours à amortir un équipement de surmoulage plus complexe. Il faut comparer le coût total des deux architectures sur toute leur durée de production.

Lorsque deux solutions répondent aux mêmes fonctions, le volume cumulé de production devient alors un critère central de rentabilité, notamment dans la comparaison entre injection et thermoformage.

À partir de quel volume l’injection devient-elle plus rentable que le thermoformage ?

Il n’existe pas de volume universel à partir duquel l’injection devient moins coûteuse que le thermoformage. Le seuil dépend de l’écart d’investissement dans les outillages et de la différence de coût variable par pièce. Il correspond au volume cumulé où les coûts totaux des deux procédés deviennent égaux, à condition que les deux soient techniquement admissibles.

Pour établir ce point d’équilibre, représenter chaque procédé par une relation simple :

• Coût total injection = investissement fixe injection + volume × coût variable injection.
• Coût total thermoformage = investissement fixe thermoformage + volume × coût variable thermoformage.

Si le coût fixe de l’injection est supérieur et son coût variable inférieur, le seuil théorique se calcule ainsi :

Seuil de bascule = (coût fixe injection − coût fixe thermoformage) / (coût variable thermoformage − coût variable injection).

Cette relation suppose des coûts unitaires relativement stables dans la plage étudiée. Elle doit être adaptée si une hausse de volume nécessite de nouveaux équipements, une autre organisation des équipes ou une modification des cadences.

Plusieurs paramètres déplacent ce seuil : taille et complexité du moule, nombre d’empreintes, cadence, prix de la résine, pertes matière, épaisseur nécessaire et coût des finitions. Le résultat doit donc être recalculé à partir des devis disponibles.

La faisabilité reste prioritaire. Une pièce exigeant des détails fins, des fixations intégrées ou une précision incompatible avec la solution de thermoformage envisagée ne peut pas être arbitrée uniquement sur son prix. À l’inverse, une grande coque peu complexe peut conduire à retenir le thermoformage même pour des volumes importants.

Il faut aussi vérifier l’existence d’outillages ou de moyens industriels réutilisables. Un fournisseur capable d’intégrer le projet à une installation existante peut modifier sensiblement l’économie de la solution, sans changer la nature du procédé.

Dans les projets dont la montée en série est incertaine, une stratégie progressive peut être pertinente : thermoformage ou autre procédé flexible pour la présérie, puis injection après stabilisation de la géométrie et confirmation des volumes.

Cette transition exige toutefois d’anticiper les différences de conception, de tolérances et de comportement matière. Une substitution de procédé ne garantit pas une pièce fonctionnellement identique sans nouvelle validation.

La comparaison économique n’a de valeur que si la pièce est réellement industrialisable. Les fortes variations d’épaisseur constituent précisément l’un des principaux points de vigilance avant de retenir l’injection.

Pourquoi l’injection est-elle mal adaptée aux pièces à fortes variations d’épaisseur ?

L’injection conventionnelle est sensible aux fortes variations d’épaisseur parce que les zones massives refroidissent plus lentement que les parois minces. Ce refroidissement différentiel favorise les retassures, les vides internes, le gauchissement et les contraintes résiduelles. Une pièce passant localement de 2 à 15 mm exige donc une analyse de conception approfondie, voire une autre architecture ou technologie.

Lors de l’injection, la matière remplit l’empreinte sous l’effet de la pression avant de refroidir et de se solidifier. Les zones épaisses conservent leur chaleur plus longtemps, tandis que les sections minces peuvent se figer plus rapidement.

Lorsque ces zones se côtoient, les différences de retrait peuvent déformer la pièce. Elles peuvent aussi créer des marques superficielles ou des défauts internes, notamment si le compactage et le refroidissement ne compensent pas correctement le retrait.

Pour limiter ces risques, une conception à épaisseur relativement régulière est généralement recherchée. Lorsque la fonction mécanique exige davantage de rigidité, il est souvent préférable d’ajouter des nervures ou des goussets plutôt que de créer un massif plein.

Une recommandation courante en conception de pièces injectées consiste à dimensionner les nervures dans une proportion de l’épaisseur de la paroi adjacente. La documentation technique de Protolabs présente notamment un ordre de grandeur de 40 à 60 %, à adapter à la matière, à la géométrie et aux contraintes de fabrication. Cette indication n’est pas une règle universelle.

Pour conserver l’injection, plusieurs leviers peuvent être examinés :

• Évider les sections massives lorsque la fonction le permet.
• Remplacer les surépaisseurs par des nervures correctement positionnées.
• Prévoir des transitions progressives entre sections d’épaisseurs différentes.
• Étudier une matière dont le comportement au retrait convient mieux à l’application.
• Réaliser une analyse de remplissage, de compactage et de refroidissement avant de lancer l’outillage.

Le changement de procédé n’est pas automatiquement la meilleure réponse. Le thermoformage, par exemple, ne produit pas librement des épaisseurs locales élevées : l’étirement de la feuille entraîne au contraire des amincissements à maîtriser.

L’extrusion convient aux produits dont la section reste constante dans la direction de fabrication, avec des profils de parois adaptés à la filière. Elle ne remplace donc pas directement l’injection pour une géométrie tridimensionnelle complexe.

Le rotomoulage constitue une autre possibilité pour certains corps creux. La répartition de matière sur les parois internes du moule peut être ajustée, mais cela ne signifie pas que toutes les variations d’épaisseur sont simples à obtenir ou à contrôler. La maîtrise de la rotation, de la température et du refroidissement reste déterminante.

Pour les pièces très épaisses ou massives, le temps de refroidissement peut devenir un facteur économique important. Ajouter de la matière pour résoudre une contrainte de résistance apparente peut alors dégrader à la fois la fabrication, le poids et le prix de revient.

Une fois la géométrie compatible avec le procédé, reste à choisir une capacité industrielle proportionnée : les équipements pertinents ne seront pas les mêmes pour une centaine de pièces et pour une production de masse.

Comment adapter le procédé et les équipements au volume : 100, 10 000 ou 1 million de pièces/an ?

À 100 pièces par an, la flexibilité et le faible investissement initial priment souvent. À 10 000 pièces, l’outillage, la cadence et les opérations secondaires doivent être équilibrés. À un million de pièces, l’automatisation, le temps de cycle et la matière consommée deviennent des leviers majeurs. Ces volumes orientent le dimensionnement industriel sans déterminer seuls le procédé.

Le passage d’une série à une autre modifie la répartition entre les coûts fixes et les coûts variables. En petite série, quelques opérations manuelles peuvent être acceptables si elles évitent un investissement important. En grande série, un faible écart de temps de cycle ou de consommation matière peut peser fortement sur le coût total.

La grille suivante propose des orientations indicatives. Elles supposent que les contraintes géométriques, les propriétés matière et les performances de la pièce restent compatibles avec le procédé considéré.

Ces volumes ne sont pas des frontières techniques. Un rotomoulage peut rester pertinent pour une série relativement importante de grands corps creux, alors qu’une pièce complexe produite en faible quantité peut nécessiter l’injection pour satisfaire ses fonctions.

Le nombre d’empreintes d’un moule d’injection, par exemple, doit résulter d’un calcul de capacité tenant compte du temps de cycle, du temps réellement disponible, des changements de série et du taux de pièces conformes. Multiplier les empreintes ne garantit pas une réduction proportionnelle du coût unitaire, car l’outillage, l’équilibrage et les moyens périphériques évoluent également.

Le choix entre aluminium et acier doit intégrer la matière transformée, les sollicitations, la précision attendue, la durée de production et les possibilités de maintenance. Il ne peut pas être déterminé à partir du seul nombre de pièces annuel.

De même, l’automatisation doit cibler les opérations qui limitent réellement la cadence ou génèrent des défauts : extraction des pièces, détourage, assemblage, alimentation des équipements ou contrôle dimensionnel.

Le contrôle qualité peut s’appuyer sur des prélèvements et un suivi de procédé lorsque le risque le permet. Un contrôle unitaire peut toutefois rester nécessaire selon la criticité des caractéristiques, les exigences contractuelles ou les règles applicables à l’industrie concernée. Un volume élevé n’autorise pas, à lui seul, la réduction des contrôles.

La planification des lots mérite également une attention particulière. Les changements de matière ou de couleur, les temps de réglage, la disponibilité des machines et le stockage des pièces peuvent modifier l’économie d’une production pourtant bien dimensionnée sur le papier.

Il faut enfin établir un scénario de montée en cadence. Un moule de présérie peut-il être conservé ? La pièce est-elle déjà compatible avec un futur moule multi-empreintes ? La capacité des équipements de finition pourra-t-elle suivre ? Les réponses évitent d’investir prématurément dans un outil surdimensionné ou, à l’inverse, de devoir recommencer toute l’industrialisation.

À chaque évolution significative du volume, reprendre l’analyse de faisabilité et le coût complet. Pour une grande série, le refroidissement, la consommation matière et la stabilité du cycle peuvent devenir prioritaires. Pour une petite série, le coût fixe et la souplesse de modification restent souvent déterminants.

La prochaine étape consiste à préparer un dossier de consultation unique comprenant la CAO, la matière envisagée, les exigences fonctionnelles, les volumes et plusieurs scénarios de cadence. Demander ensuite des offres techniques et économiques comparables aux transformateurs présélectionnés permet de retenir un procédé sur des critères vérifiables plutôt que sur une préférence technologique.
