Une pompe hydraulique qui vibre davantage, un moteur dont la température augmente progressivement ou une huile chargée en particules métalliques : ces signaux peuvent révéler une dégradation avant qu’elle ne provoque l’arrêt d’une presse à injecter. Encore faut-il les mesurer dans des conditions comparables, reconnaître les tendances significatives et déclencher une intervention au bon moment.
Pour un responsable maintenance en plasturgie, anticiper une panne deux semaines à l’avance constitue un objectif opérationnel pertinent, mais pas un délai garanti. Certaines défaillances mécaniques évoluent sur plusieurs semaines ; d’autres surviennent sans précurseur suffisamment observable. La fiabilité de l’anticipation dépend du mécanisme de panne, de la fréquence des mesures et de l’historique disponible.
La démarche consiste donc à combiner vibrations, températures, analyses d’huile et données de production, puis à transformer chaque dérive confirmée en décision de maintenance. Cette approche permet de déplacer des interventions urgentes vers des arrêts planifiés, tout en limitant les coûts associés à l’immobilisation des équipements.
Les trois principes pour anticiper une panne industrielle
- Croiser les indicateurs : vibrations pour les organes tournants, température pour les échauffements, analyses d’huile pour les circuits hydrauliques et paramètres process pour les dérives de production.
- Surveiller les tendances : une évolution persistante par rapport au fonctionnement normal apporte souvent davantage d’informations qu’une valeur isolée.
- Organiser la réaction : chaque alerte pertinente doit conduire à une vérification, un diagnostic et, si nécessaire, une intervention enregistrée en GMAO.
- Maintenance prédictive vs préventive : quelle différence et quel gain pour votre usine plastique ?
- Comment installer une surveillance vibratoire pour anticiper les pannes mécaniques ?
- Comment une analyse d’huile trimestrielle peut protéger votre hydraulique des pannes coûteuses ?
- Pourquoi équiper vos presses de capteurs connectés est rentable dès la première année ?
- Pourquoi votre projet de maintenance prédictive échoue : trop de données, pas assez d’actions
- Quels 5 paramètres surveiller en temps réel pour prévenir la majorité des défauts de production ?
- Comment prévenir les arrêts liés aux surchauffes moteurs grâce à la surveillance thermique ?
- Comment installer des capteurs intelligents pour détecter les dérives qualité avant la production de rebuts ?
Maintenance prédictive vs préventive : quelle différence et quel gain pour votre usine plastique ?
La maintenance préventive intervient selon un calendrier ou un volume d’utilisation, tandis que la maintenance prédictive s’appuie sur des mesures révélant l’état réel des équipements. Dans une usine plastique, cette différence permet de mieux cibler les interventions sur les organes critiques et de réduire certains arrêts imprévus. Le gain dépend toutefois des défaillances effectivement détectables et du coût des immobilisations.
Trois stratégies coexistent dans un atelier de transformation plastique :
| Stratégie | Déclenchement | Application sur une presse |
|---|---|---|
| Corrective | Après la défaillance | Remplacer une pompe devenue inutilisable |
| Préventive systématique | Selon un calendrier ou un compteur | Effectuer une révision à intervalle défini |
| Prédictive | Selon une tendance d’état et un pronostic | Planifier le contrôle d’un roulement présentant une dérive vibratoire |
Une révision programmée peut remplacer des composants encore fonctionnels. Inversement, une dégradation rapide peut apparaître entre deux visites. La surveillance conditionnelle apporte une information complémentaire : elle permet de déclencher un diagnostic lorsque l’état mesuré change, plutôt que d’attendre uniquement l’échéance prévue.
Cette distinction est importante sur une presse à injecter. Un arrêt de pompe hydraulique, de moteur de plastification ou de refroidisseur peut immobiliser non seulement la machine, mais aussi perturber les robots périphériques, l’approvisionnement des postes suivants et les engagements de production.
La norme ISO 17359 sur la surveillance de l’état des machines propose un cadre méthodologique fondé notamment sur l’analyse de criticité, le choix des mesures, l’établissement de références et la définition de critères d’alerte. Elle ne garantit pas une anticipation systématique de quatorze jours.
Pour déterminer où investir, le responsable maintenance peut rapprocher trois informations : la fréquence historique des pannes, le coût d’une heure d’arrêt et le montant nécessaire à la surveillance.
À titre de scénario purement hypothétique, une presse immobilisée huit heures avec un coût d’arrêt estimé à 1 500 € par heure représente un impact de 12 000 €, hors réparation. Une surveillance coûtant 4 000 € peut présenter un intérêt économique si elle permet réellement d’éviter un tel arrêt. Il s’agit d’un calcul illustratif, et non d’une économie constatée.
Les machines les plus critiques constituent les premières candidates. Pour les équipements secondaires dont l’arrêt a peu de conséquences, une maintenance calendaire peut rester plus économique.
La maintenance prédictive ne promet pas zéro panne. Son bénéfice consiste principalement à détecter certaines dégradations assez tôt pour préparer les pièces, les équipes et un créneau d’intervention. La surveillance vibratoire représente l’un des premiers moyens de mettre ce principe en pratique.
Comment installer une surveillance vibratoire pour anticiper les pannes mécaniques ?
Pour installer une surveillance vibratoire efficace, commencez par les organes tournants critiques, choisissez des points de mesure reproductibles et enregistrez leur comportement lorsque la machine fonctionne normalement. L’analyse des fréquences et de leur évolution permet ensuite de repérer certains déséquilibres, désalignements ou défauts de roulements. La possibilité d’anticiper une panne dépend du rythme de dégradation et de la fréquence d’acquisition.
Sur une presse à injecter, les points prioritaires comprennent les paliers des moteurs, les pompes hydrauliques, les organes rotatifs de plastification accessibles et les ventilateurs ou refroidisseurs associés. La mesure doit être réalisable sans exposition à un organe mobile ni ouverture dangereuse d’un équipement.
Le choix de l’instrumentation dépend du risque d’arrêt :

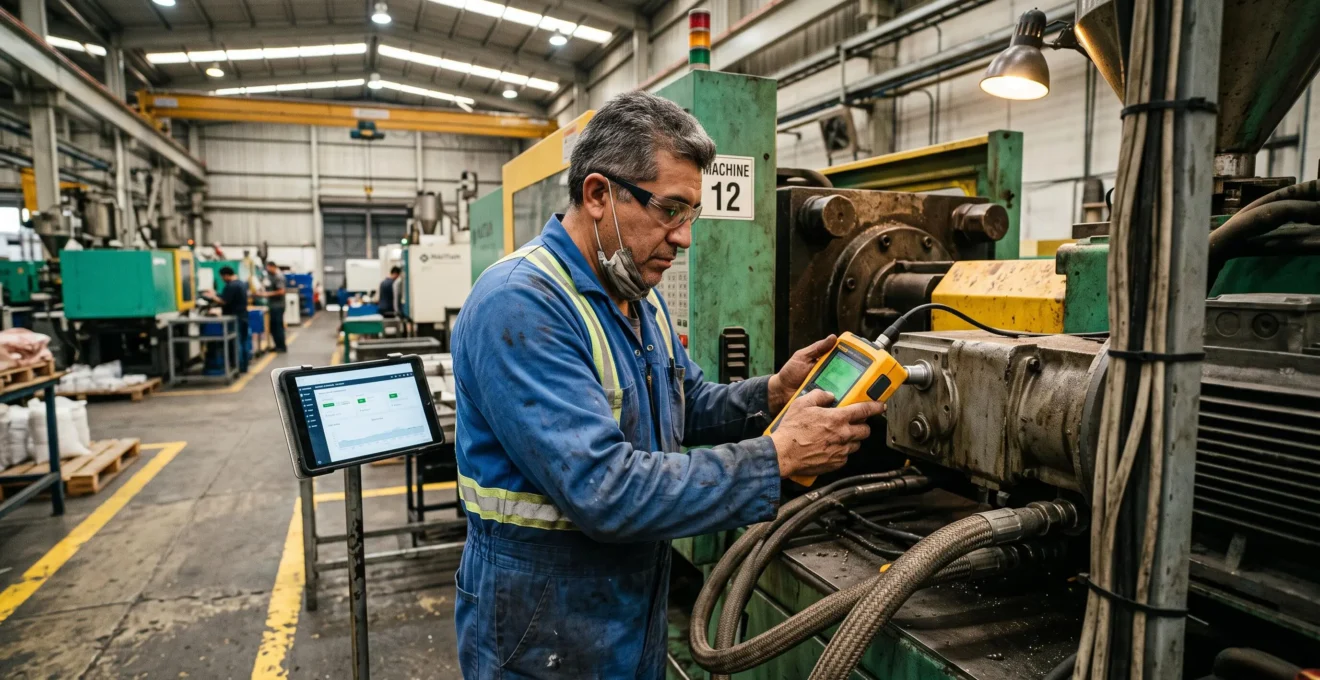

- Analyseur portatif : adapté aux tournées périodiques sur les équipements peu ou moyennement critiques. La cadence doit rester compatible avec la vitesse possible de dégradation.
- Capteur fixe connecté : pertinent sur une machine critique ou lorsqu’une dérive peut évoluer entre deux tournées.
- Analyse spectrale : utile pour distinguer des composantes liées à la rotation, aux harmoniques et à certains défauts mécaniques.
La norme ISO 13373-1 sur la surveillance vibratoire traite notamment des méthodes de mesure, du positionnement des capteurs, des conditions de fonctionnement et des dispositifs continus ou périodiques.
Les données doivent être comparées à vitesse, charge et conditions de fonctionnement cohérentes. Sur une presse à cycles variables, une mesure prise pendant une transition hydraulique ne peut pas être interprétée comme une mesure stabilisée dans une autre phase.
Quelques signatures orientent le diagnostic. Une composante marquée à la fréquence de rotation peut indiquer un déséquilibre. Certaines harmoniques peuvent évoquer un désalignement ou un jeu mécanique. Une augmentation progressive de l’énergie vibratoire dans des bandes pertinentes peut conduire à rechercher une usure de roulement. Ces signatures ne constituent pas, à elles seules, des diagnostics définitifs.
Il faut notamment distinguer une tendance persistante d’une hausse temporaire liée à la charge, à la vitesse ou à un choc. Une évolution soudaine justifie une vérification rapide ; une progression lente peut permettre de préparer une intervention, sans garantir le délai restant avant la défaillance.
Checklist : déployer une surveillance vibratoire exploitable
- Classer les machines selon le coût et les conséquences de leur arrêt. Livrable : registre de criticité validé.
- Identifier les organes et les points de mesure accessibles. Livrable : plan de mesure repéré par équipement.
- Effectuer des relevés sur machines en état de fonctionnement connu. Livrable : historique vibratoire initial avec conditions de mesure.
- Définir des seuils provisoires en observation avant de les ajuster. Livrable : fiche des seuils et règles de confirmation.
- Relier chaque alerte confirmée à une vérification technique. Livrable : procédure d’escalade et modèle d’ordre de travail GMAO.
La phase initiale d’observation est essentielle : des seuils trop bas saturent les équipes d’alertes, tandis que des seuils trop élevés peuvent laisser progresser un défaut. Sur une presse naturellement vibrante, il faut caractériser la machine plutôt que copier sans examen les valeurs d’un autre équipement.
La vibration reste insuffisante pour couvrir toutes les pannes : une rupture brusque ou certains dysfonctionnements hydrauliques peuvent ne présenter aucun précurseur identifiable. L’analyse du fluide complète alors utilement le diagnostic des circuits de puissance.
Comment une analyse d’huile trimestrielle peut protéger votre hydraulique des pannes coûteuses ?
Une analyse d’huile trimestrielle peut révéler une contamination, une dégradation du lubrifiant ou des indices d’usure avant que les performances hydrauliques ne deviennent anormales. Son efficacité repose sur des prélèvements comparables, des analyses adaptées et une interprétation des tendances. Le rythme trimestriel constitue un point de départ possible, à ajuster selon la criticité des pompes et les conditions d’exploitation.
Dans une presse hydraulique, l’huile transmet l’énergie, participe à la lubrification et transporte des contaminants. Son état apporte donc des informations sur le circuit. Plusieurs indicateurs méritent une attention particulière :
| Indicateur | Ce qu’il peut signaler | Action de diagnostic |
|---|---|---|
| Particules métalliques | Usure potentielle d’un organe mécanique | Identifier les particules et contrôler les équipements concernés |
| Contamination solide | Pollution du circuit ou filtration insuffisante | Examiner la filtration, les appoints et les sources d’entrée |
| Présence d’eau | Condensation ou entrée d’eau dans le circuit | Contrôler notamment les échangeurs et les points d’étanchéité |
| Viscosité anormale | Dégradation, mélange de fluides ou conditions thermiques inadaptées | Vérifier le fluide, les appoints et la température de fonctionnement |
| Oxydation | Vieillissement chimique du fluide | Examiner les conditions thermiques et l’état global de l’huile |
Le comptage particulaire peut être exprimé au moyen de la norme ISO 4406 sur la contamination particulaire des huiles hydrauliques. Cette classification quantifie la contamination solide, mais ne permet pas d’identifier automatiquement quel composant s’use ni de décider à elle seule du remplacement d’une pompe.
Pour suivre une tendance fiable, les échantillons doivent provenir d’un point défini, dans des conditions de fonctionnement et de température aussi cohérentes que possible. Le matériel de prélèvement doit être propre et la procédure validée afin de ne pas introduire artificiellement des contaminants.
Une hausse confirmée de particules ferreuses peut conduire à inspecter une pompe, ses composants et le circuit de filtration. La présence d’eau peut orienter vers un échangeur défectueux ou une entrée par condensation. Une dérive de viscosité justifie une vérification des températures et des caractéristiques du fluide. Dans chaque cas, le résultat sert à prioriser le diagnostic, et non à ordonner automatiquement un remplacement.
Le calendrier d’analyse doit également refléter les conséquences possibles d’une panne. Une pompe principale fortement sollicitée peut nécessiter des examens plus rapprochés qu’un circuit auxiliaire peu critique. Le laboratoire doit pouvoir fournir des résultats reproductibles et leur interprétation dans le contexte de l’équipement.
Scénario hypothétique : mesurer le coût d’une panne hydraulique
Une usine estime qu’une défaillance de pompe pourrait entraîner 9 000 € de réparation et 31 000 € de conséquences liées à l’arrêt non planifié, soit un enjeu total de 40 000 €. Ces valeurs sont purement illustratives et ne représentent ni un coût moyen sectoriel ni une économie démontrée.
Le responsable maintenance compare cet enjeu au coût de prélèvement, d’analyse, d’interprétation et d’intervention. La rentabilité dépend ensuite de la probabilité qu’un défaut soit détecté assez tôt pour réduire réellement les conséquences de la panne.
L’analyse d’huile constitue donc un indicateur complémentaire, particulièrement pertinent pour les installations hydrauliques fortement sollicitées. Associée aux mesures vibratoires et thermiques, elle peut renforcer un projet de surveillance connectée dont la rentabilité reste à démontrer machine par machine.
Pourquoi équiper vos presses de capteurs connectés est rentable dès la première année ?
Équiper des presses de capteurs connectés peut devenir rentable dès la première année lorsque les machines surveillées présentent un coût d’arrêt élevé et que les alertes permettent d’éviter des pertes supérieures au coût du dispositif. Cette rentabilité n’est toutefois pas automatique : elle dépend des défaillances détectables, des actions réellement engagées et des dépenses d’installation, d’exploitation et de maintenance du système.
Le principal avantage des capteurs connectés réside dans la disponibilité régulière des mesures. Au lieu de découvrir une anomalie lors d’une tournée ponctuelle, l’équipe peut suivre son évolution et la rapprocher d’autres événements : variation de charge, changement de matière, nouveau régime de production ou intervention récente.
Le calcul économique doit distinguer les coûts initiaux et récurrents :
- Acquisition des capteurs, des accessoires de fixation et des passerelles de communication.
- Installation, configuration, sécurisation des échanges et éventuelle intégration à la GMAO.
- Abonnements logiciels, stockage et exploitation des données.
- Temps consacré au traitement des alertes, à la maintenance des capteurs et à leur calibration.
Face à ces dépenses, seuls les gains plausibles et vérifiables doivent être retenus : interventions anticipées, durées d’arrêt réduites, pièces remplacées dans des conditions préparées, rebuts évités ou temps de diagnostic économisé.
Simulation hypothétique de rentabilité sur trois presses
Un atelier envisage un investissement initial de 12 000 €, auquel s’ajoutent 3 000 € de fonctionnement annuel. Si la surveillance permet d’éviter des conséquences d’arrêts évaluées à 20 000 € sur douze mois, le bénéfice net simplifié serait de 5 000 €.
Dans ce scénario, le retour sur investissement net rapporté au coût annuel total serait d’environ 33 %. Ce résultat est une illustration arithmétique, pas une performance industrielle attestée. Les gains doivent être attribuables à des interventions réellement déclenchées par la surveillance.
Le déploiement sur deux ou trois presses critiques limite l’exposition financière. Il permet de tester la qualité des données, la pertinence des seuils et la capacité des équipes à intervenir avant toute extension au parc complet.
Des bénéfices secondaires peuvent apparaître : partage de données objectives avec le constructeur, documentation des dérives de procédé lors d’une réclamation qualité ou discussion plus précise des contrats de maintenance. Leur valeur doit cependant être évaluée séparément pour éviter de compter plusieurs fois le même gain.
Une installation capable de produire des milliers de données sans provoquer de décision utile restera une dépense. La prochaine difficulté n’est donc pas de mesurer davantage, mais d’organiser le traitement opérationnel des alertes.
Pourquoi votre projet de maintenance prédictive échoue : trop de données, pas assez d’actions
Un projet de maintenance prédictive échoue souvent lorsque les capteurs produisent davantage d’alertes que les équipes ne peuvent en traiter, lorsque personne n’est responsable de leur analyse ou lorsque les anomalies ne débouchent sur aucun ordre de travail. La solution consiste à définir pour chaque alerte un responsable, un diagnostic attendu, un délai de traitement et une traçabilité dans la GMAO.
Les premiers problèmes apparaissent généralement après le déploiement technique. Une presse signale une dérive vibratoire, une autre déclenche plusieurs avertissements thermiques, tandis qu’un tableau de bord cumule des écarts mineurs. Sans hiérarchisation, les techniciens finissent par perdre confiance dans le système.
Trois dysfonctionnements méritent une attention particulière :
- Alertes trop nombreuses : les seuils sont mal calibrés ou ne tiennent pas compte des changements de régime.
- Responsabilité absente : personne n’est officiellement chargé de confirmer l’anomalie et de décider de la suite.
- Absence de liaison opérationnelle : les événements restent dans le logiciel de surveillance et ne sont pas enregistrés dans les processus de maintenance.
Le principe « une alerte = une action » ne signifie pas qu’un technicien doit systématiquement réparer la machine. L’action peut être une vérification de la mesure, une inspection ciblée, une comparaison historique, une demande d’analyse complémentaire ou une intervention programmée.
Une procédure simple doit préciser qui reçoit le signal, qui confirme sa pertinence, dans quel délai la situation doit être examinée et selon quels critères elle justifie une immobilisation. Les anomalies mettant en jeu la sécurité ou une défaillance imminente doivent relever de consignes d’escalade spécifiques.
La boucle de retour est tout aussi importante. Après chaque intervention, l’équipe enregistre le défaut observé, l’état réel des composants et la pertinence du signal initial. Ces informations permettent de distinguer les alertes utiles des faux positifs et d’ajuster progressivement les règles.
Un capteur qui génère régulièrement des avertissements sans anomalie confirmée doit faire l’objet d’une réévaluation : contrôle de son montage, des conditions de mesure, des seuils et de l’utilité de l’indicateur. Sa suppression ne doit pas être automatique si le risque couvert reste important.
Enfin, les techniciens doivent participer au choix des points de mesure et à l’interprétation des résultats. Leur expérience permet souvent de reconnaître des variations normales que le système classe à tort comme anormales. Les interventions anticipées réussies peuvent être partagées lors des réunions maintenance, en associant les observations humaines et les données mesurées.
Lorsque cette organisation fonctionne, la même logique peut être appliquée aux paramètres de production. L’objectif s’élargit alors : détecter non seulement les dégradations mécaniques, mais aussi les conditions susceptibles de produire des pièces non conformes.
Quels 5 paramètres surveiller en temps réel pour prévenir la majorité des défauts de production ?
Sur une presse à injecter, cinq familles de paramètres méritent un suivi prioritaire : la pression d’injection, la température du fourreau, les conditions de refroidissement, le temps de cycle et le comportement de la vis. Leur surveillance aide à détecter des dérives susceptibles d’affecter la qualité des pièces. Aucun ensemble de cinq indicateurs ne garantit toutefois la prévention de la majorité des défauts dans toutes les configurations industrielles.
La disponibilité de ces mesures dépend de l’âge, du modèle et de l’instrumentation de la presse. Certaines sont accessibles depuis la commande machine ; d’autres nécessitent un capteur complémentaire ou une interface de collecte adaptée.
| Paramètre | Dérive observée | Défauts possibles à investiguer |
|---|---|---|
| Pression d’injection | Variation du profil de pression | Remplissage incomplet, bavures, défauts dimensionnels |
| Température du fourreau | Écart entre zones ou instabilité thermique | Dégradation matière, variation de viscosité, défaut d’aspect |
| Température et débit de refroidissement | Instabilité ou répartition anormale | Retassures, gauchissement, instabilité dimensionnelle |
| Temps de cycle | Allongement ou dispersion inhabituelle | Instabilité du procédé, variation de refroidissement ou de séquence |
| Pression, position et vitesse de vis | Écart de plastification, de dosage ou de remplissage | Variation de masse, défaut de remplissage, instabilité de répétabilité |
Ce tableau sert à orienter les investigations. Une bavure peut aussi provenir d’un problème de fermeture ou d’outillage ; une retassure peut avoir plusieurs causes liées à la matière, à la géométrie ou au maintien. Une mesure anormale n’identifie donc pas automatiquement l’origine du défaut.
Pour rendre la surveillance utile, il faut enregistrer les valeurs correspondant à des lots conformes, avec la référence de pièce, le moule, la matière et les conditions de production. Une température maintenue de manière stable dans la plage validée pour le procédé peut constituer une meilleure référence qu’une consigne théorique appliquée indépendamment des caractéristiques réelles de la production.
Les limites d’alerte doivent être définies par recette, en tenant compte des variations normales. Un suivi statistique des tendances permet ensuite de repérer les écarts persistants et de distinguer les dérives lentes des fluctuations habituelles.
La surveillance du procédé ne se confond pas avec le diagnostic d’une panne mécanique à quatorze jours. Une variation rapide de pression peut annoncer un problème immédiat de qualité ; une dérive progressive du temps de cycle peut justifier une inspection avant l’apparition d’arrêts ou de rebuts récurrents.
Cette approche doit être complétée par la surveillance des conditions physiques des équipements. La température des moteurs, des variateurs et des circuits de refroidissement fournit notamment des indices sur des dégradations qui n’apparaissent pas immédiatement dans les paramètres de fabrication.
Comment prévenir les arrêts liés aux surchauffes moteurs grâce à la surveillance thermique ?
La surveillance thermique aide à prévenir certains arrêts moteurs en repérant les échauffements anormaux avant le déclenchement des protections. Elle repose sur une cartographie de référence réalisée en fonctionnement représentatif, puis sur le suivi des températures et de leurs écarts. Les anomalies doivent être interprétées en fonction de la charge, de l’environnement et des caractéristiques de chaque moteur.
Un moteur qui chauffe davantage peut présenter un problème de ventilation, un refroidissement encrassé, une surcharge, un défaut de roulement ou une anomalie électrique. L’évolution de température constitue un indice de diagnostic, mais ne suffit pas à distinguer ces causes avec certitude.
La première étape consiste à identifier les points pertinents : carcasse du moteur, paliers, zones de ventilation, équipements électriques et échangeurs associés. Une caméra thermique permet d’établir une cartographie, tandis que des sondes fixes peuvent faciliter le suivi continu de certains points.
La comparaison doit tenir compte des conditions de mesure. Une température de surface observée à pleine charge ne peut pas être directement comparée à celle d’un moteur en fonctionnement réduit. La thermographie exige également de maîtriser les effets d’émissivité, de réflexion et de distance pour éviter des interprétations erronées.
La surveillance peut également s’étendre aux variateurs et armoires électriques. Un échauffement localisé peut orienter vers une connexion dégradée, une ventilation insuffisante ou une surcharge. Les inspections électriques doivent être effectuées par des personnes habilitées, selon les procédures de sécurité applicables et sans intervention improvisée sur des parties sous tension.
Dans les circuits de refroidissement, le suivi conjoint des températures d’entrée et de sortie, du débit et des conditions de production peut aider à identifier une baisse d’efficacité. Un écart thermique inhabituel doit être examiné avec prudence : il dépend aussi de la puissance thermique transférée et du débit réel.
Une élévation anormale de température peut parfois accompagner une augmentation des pertes énergétiques. Ce lien doit cependant être vérifié par les mesures électriques et les conditions de charge : toute hausse de température n’implique pas nécessairement une consommation électrique supérieure.
Pour éviter des alarmes inutiles, les seuils doivent associer les limites de sécurité des équipements à l’évolution observée par rapport à leur état de référence. Une dérive lente peut conduire à planifier le nettoyage ou le contrôle du refroidissement ; un échauffement critique exige une réponse adaptée au niveau de risque.
En croisant les températures avec les vibrations, les intensités électriques et les conditions de production, le responsable maintenance dispose d’une vision plus complète des dérives. Ce principe de corrélation devient également déterminant pour détecter les anomalies de qualité avant la fabrication de pièces non conformes.
À retenir avant d’instrumenter les moules et les presses
- Partir de l’impact industriel : cibler les machines et les références de pièces pour lesquelles une défaillance ou une dérive qualité entraîne les conséquences les plus importantes.
- Définir une signature par configuration : les références doivent tenir compte du moule, de la matière, de la recette et des conditions de fonctionnement.
- Valider le diagnostic : les écarts détectés doivent être confrontés aux contrôles qualité et aux observations des opérateurs avant d’automatiser les décisions.
Comment installer des capteurs intelligents pour détecter les dérives qualité avant la production de rebuts ?
Pour détecter une dérive qualité avant qu’elle ne produise des rebuts, il faut mesurer les paramètres du procédé qui influencent directement la formation de la pièce, puis comparer leurs profils à ceux de productions conformes. Des capteurs de pression ou de température dans le moule peuvent renforcer ce suivi. Leur efficacité dépend de l’étalonnage, de la corrélation avec les défauts réels et de l’adaptation des références à chaque outillage.
La différence essentielle tient au moment de détection. Un contrôle dimensionnel réalisé après l’éjection constate un défaut sur une pièce déjà fabriquée. Une surveillance du remplissage et du maintien peut, dans certaines conditions, détecter une anomalie pendant le cycle concerné et permettre d’intervenir avant qu’elle ne se répète sur les cycles suivants.
Une revue scientifique publiée dans Sensors sur les capteurs intégrés aux moules d’injection décrit notamment l’intérêt des mesures de pression et de température dans la cavité pour observer le procédé et contribuer au contrôle qualité. Elle souligne également les contraintes d’intégration et les différences entre les paramètres machine et ceux mesurés directement dans le moule.
Les technologies doivent être choisies selon les défauts recherchés :
| Famille de capteurs | Information principale | Application prioritaire |
|---|---|---|
| Pression dans le moule | Évolution du remplissage et du maintien | Pièces critiques sensibles aux variations de procédé |
| Température dans le moule | Conditions thermiques locales | Pièces sensibles au retrait et aux variations thermiques |
| Position et course | Déroulement mécanique de certaines séquences | Surveillance de l’éjection et des mouvements critiques |
| Caméra de contrôle | État visible de la pièce produite | Détection en sortie de ligne des défauts accessibles à l’imagerie |
La caméra en bout de ligne complète les capteurs process, mais elle intervient généralement après la fabrication de la pièce. Son rôle est de détecter et de contenir rapidement les non-conformités, non de prédire systématiquement leur apparition.
La mise en œuvre commence par l’acquisition de profils de référence sur des pièces contrôlées conformes. Pour une pièce injectée, il peut s’agir de la forme de la courbe de pression, du temps de remplissage et des conditions thermiques associées. Chaque profil doit être relié à une référence produit, un moule et une recette de production clairement identifiés.
Les tolérances peuvent ensuite être établies à partir de la variabilité observée sur des lots conformes. Elles doivent être validées avec les équipes qualité pour vérifier que les dérives signalées correspondent effectivement à un risque de non-conformité. Un changement de moule, de matière ou de recette impose de vérifier l’applicabilité des références et, si nécessaire, de les recalibrer.
Une variation de la courbe d’injection peut, par exemple, conduire à vérifier les conditions de maintien avant que des retassures répétées ne soient constatées. Toutefois, la relation dépend de la pièce, de la matière et du procédé : le signal ne permet pas de prédire universellement ce défaut.
Certains problèmes échappent partiellement aux paramètres instrumentés. Une variation d’humidité de matière, un changement de lot fournisseur ou une contamination peuvent modifier la qualité sans générer immédiatement une alerte suffisamment distinctive. Le contrôle des matières entrantes et les essais qualité restent indispensables.
L’objectif n’est pas de multiplier les capteurs, mais d’établir une relation vérifiable entre les mesures, les écarts observés et les décisions prises. Chaque anomalie confirmée enrichit l’historique. Les faux positifs doivent être analysés afin de préserver la confiance des opérateurs et d’éviter les arrêts injustifiés.
La première action consiste à sélectionner une presse critique, identifier un mode de défaillance ou un défaut qualité récurrent, puis documenter les signaux qui le précèdent. Après une phase d’observation, les seuils peuvent être validés, les responsabilités définies et les alertes intégrées à la GMAO ou au système qualité. C’est cette chaîne entre mesure, diagnostic et intervention qui permet de transformer la surveillance en anticipation opérationnelle.
Peut-on réellement prédire une panne exactement 14 jours avant qu’elle survienne ?
Non, aucun délai universel de quatorze jours ne peut être garanti. Certaines usures progressives produisent des signaux exploitables plusieurs semaines avant la défaillance, tandis que d’autres pannes évoluent rapidement ou sans précurseur détectable. L’horizon d’anticipation doit être évalué par type de composant, à partir des mesures historiques et des défaillances réellement observées.
Faut-il installer des capteurs sur toutes les presses à injecter ?
Non. Il est préférable de commencer par les presses présentant un coût d’arrêt élevé, des défaillances récurrentes ou une forte criticité pour la production. Une instrumentation limitée permet de valider la qualité des mesures, les règles d’alerte et les résultats économiques avant d’envisager un déploiement plus large.
Quelle quantité d’historique faut-il pour créer les premières alertes ?
Il n’existe pas de durée unique. Les premières références doivent couvrir les conditions normales de fonctionnement, les charges et les recettes pertinentes. Les seuils initiaux peuvent ensuite être ajustés au fil des mesures et des diagnostics. Les modèles prédictifs avancés nécessitent généralement un historique plus riche, notamment des données fiables sur les défauts passés.
Une maintenance prédictive efficace nécessite-t-elle obligatoirement de l’intelligence artificielle ?
Non. Des mesures répétables, des seuils adaptés, une analyse des tendances et une procédure de diagnostic peuvent déjà constituer un dispositif utile. L’intelligence artificielle peut contribuer à identifier des relations complexes entre plusieurs indicateurs, mais son intérêt dépend de la qualité des données, de la pertinence des modèles et de leur validation sur les équipements concernés.
Comment mesurer si la maintenance prédictive réduit réellement les arrêts ?
Il faut comparer, sur un périmètre et des conditions d’exploitation cohérents, les heures d’arrêt non planifié, les coûts d’intervention, la fréquence des défaillances, les alertes utiles et les faux positifs. Chaque intervention anticipée doit être documentée, en distinguant les pertes réellement évitées des bénéfices simplement estimés. Les coûts d’instrumentation et d’exploitation doivent également être intégrés au bilan.
